CDT6-M
◼ 10 tipos de modos de atraso:
-5 tipos de modos de atraso controlados pela fonte de alimentação
-4 modos de atraso controlados pelo sinal
-1 modo de conversão de pulso
◼ Ampla faixa de atraso, 0,1 segundos a 10 dias podem ser definidos (10 marchas).
◼ Possui especificações de tensão de operação ultra-ampla AC/DC12V-240V
para escolher.
◼ O status de trabalho do relé é indicado por um indicador LED.
◼ Tamanho ultra-pequeno, apenas 18mm de largura, instalação em trilho de 35mm.
Aplicação
◼ O relé de tempo multifuncional pode ser usado para industrial
equipamento, controle de iluminação, controle de elemento de aquecimento, motor e
controle de ventilador. Possui 10 modos de atraso e a faixa de atraso cobre 0,1
segundos a 10 dias.
|
Não |
Item |
Descrição |
|
① |
Relé de tempo da série CDT6 |
- |
|
② |
Relé de tempo multifuncional |
- |
|
③ |
Número de grupos de contato de saída |
1: conversão de 1 grupo; 2: conversão de 2 grupos; |
|
④ |
Tensão nominal de alimentação de energia de operação |
A220: AC230V; W240: AC/DC12V-240V; |
|
CDT6-M1 |
CDT6-M2 |
|
|
Função |
A,B,C,D,E,F,G,H,I,J |
|
|
Terminal de alimentação |
A1-A2 |
|
|
Tensão nominal de alimentação do controle |
AC/DC 12-240V (50-60Hz) |
|
|
Consumo de energia |
AC 0,09-3VA/DC 0,05-1,7W |
|
|
Tensão nominal de alimentação do controle |
AC 220V(50-60Hz) |
|
|
Tensão nominal de alimentação do controle |
AC max.6VA/1.3W |
AC max.6VA/1.9W |
|
Faixa de flutuação permitida da fonte de alimentação |
-15%;+10% |
|
|
Indicador de energia |
LED verde |
|
|
Intervalo de atraso |
0,1 segundos - 10 dias, normalmente aberto, normalmente fechado |
|
|
Método de configuração |
botão |
|
|
Precisão de configuração |
10% |
|
|
Repetibilidade |
0,2% |
|
|
Erro de flutuação de temperatura |
0,05%℃, em=20℃ |
|
|
Parâmetros de contato de saída |
1 conjunto de conversões |
2 conjuntos de conversões |
|
1×16A(AC1) |
2×16A(AC1) |
|
|
250VAC/24VDC |
||
|
Potência mínima de comutação |
500mW |
|
|
Indicação do relé de saída |
LED vermelho |
|
|
Vida mecânica |
1×107 |
|
|
Vida elétrica (carga resistiva) |
1×105 |
|
|
Tempo de reset |
Máximo 200ms |
|
|
Temperatura ambiente de operação |
-20℃ ~+55℃ |
|
|
Temperatura ambiente de armazenamento e transporte |
-35℃ ~+75℃ |
|
|
Método de instalação |
Instalação em trilho de cartão de 35mm |
|
|
Nível de proteção |
IP20 |
|
|
Local de instalação |
Arbitrário |
|
|
Altitude de instalação |
≤ 2000m |
|
|
Nível de poluição |
2 |
|
|
Capacidade de fiação |
1×2.5mm2 ou 2×1.5mm2 0.4N·m |
|
|
Dimensões |
90mm×18mm×65mm |
|
|
Peso |
67g |
80g |
|
Atender ao padrão |
GB/T 14048.5,IEC60947-5-1,EN 61812-1 |
|

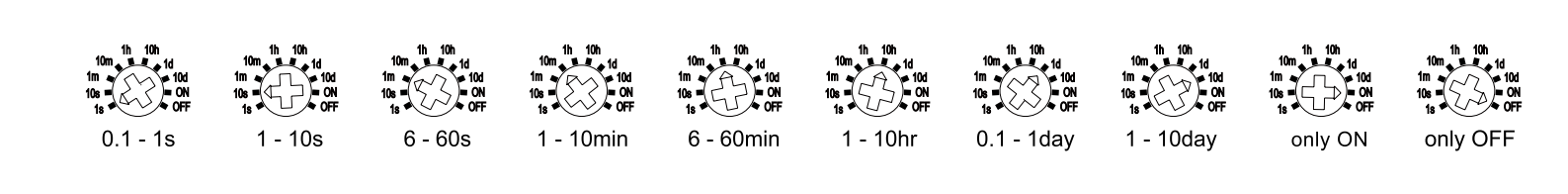

Configuração de atraso

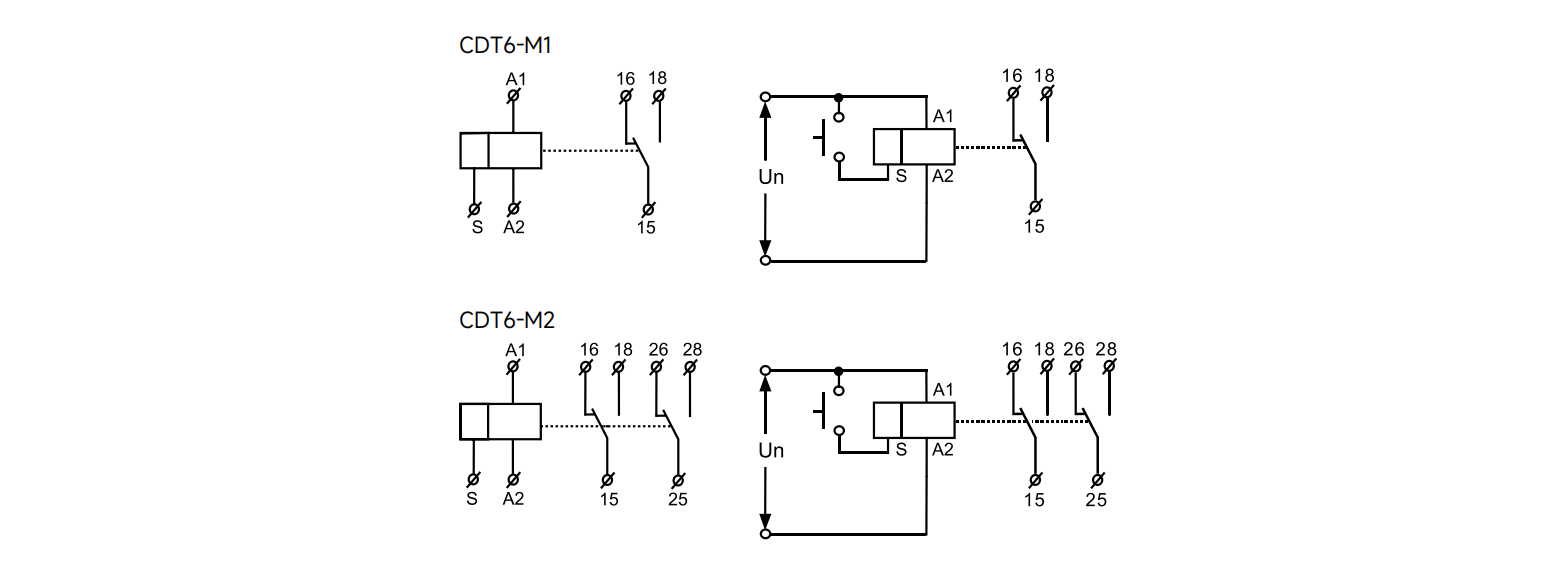

Diagrama de fiação

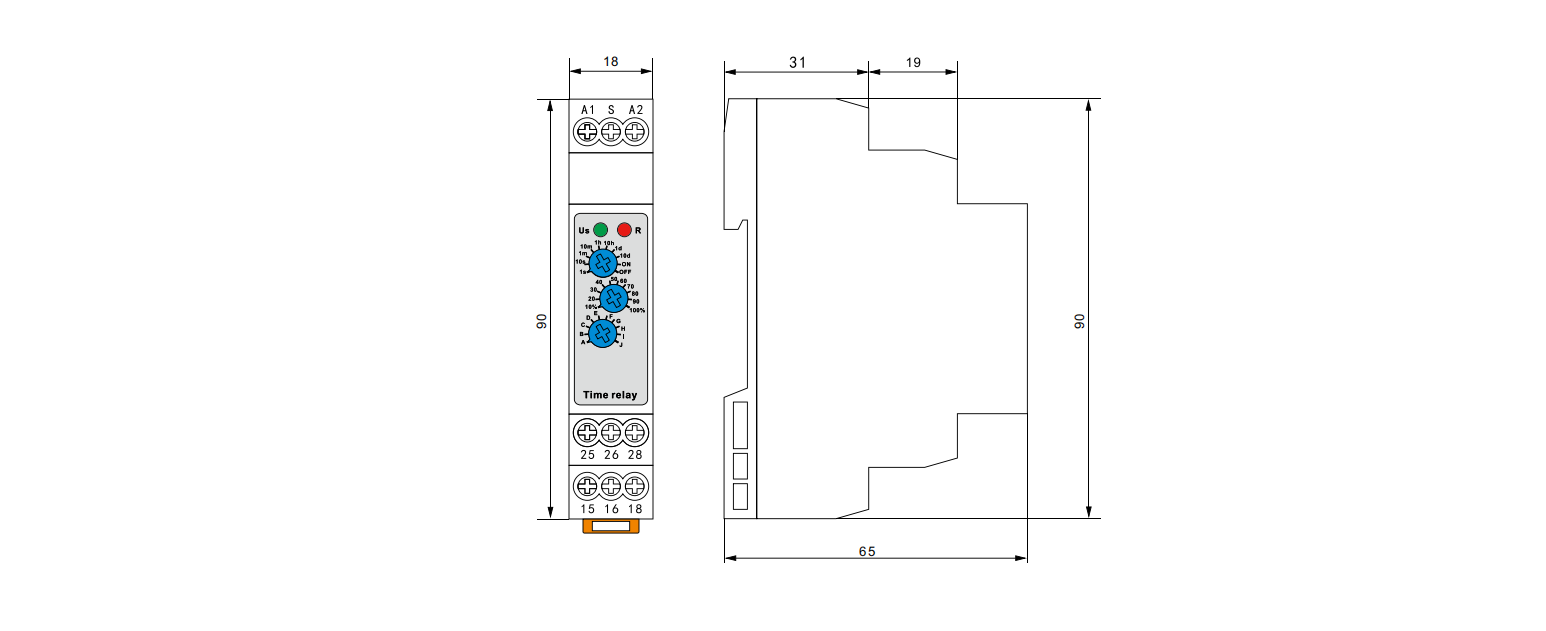

Forma e tamanho (mm)
